樓宇自控設備安裝說明及圖示

（一）、傳感器安裝圖紙

以下是建筑設備監控系統中的典型傳感器的安裝圖紙：

1、防凍開關

安裝注意事項：

    A、安裝時為避免損壞機組表冷盤管，建議機組上開孔時，打開機組門，由機組內向外開孔。

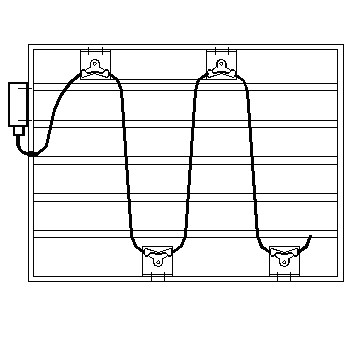

    B、防凍開關毛細管在安裝時，要裝在盤管靠近風機側（非新風管側），固定時要“W”方式進行，同樣注意不要破壞表冷器。

    C、傳感器宜安裝在便于調試、維修的位置。

    D、傳感器安裝完畢后對孔洞應做密閉處理。

接線：

A、 要接常開接點，即低溫動作時閉合，平時開路的接點。

B、 兩芯非屏蔽線纜，不分正負。

2、壓差開關

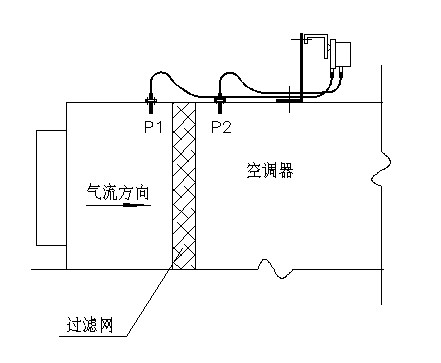

    A、做過濾網報警時，安裝位置詳見下圖：

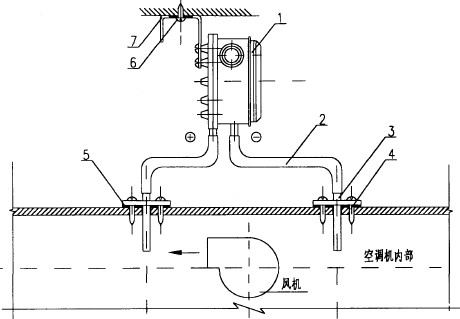

   B、做風機狀態時，安裝位置詳見下圖：

安裝注意事項：

    A、傳感器宜安裝在便于調試、維修的位置。

B、風壓壓差開關的安裝應在風管保溫層完成之后。

    C、風壓壓差開關安裝完畢后對孔洞應做密閉處理。

    D、風壓壓差開關的線路應通過軟管與壓差開關連接。

接線：

    A、要接常開接點，即低溫動作時閉合，平時開路的接點。

A、 兩芯非屏蔽線纜，不分正負。

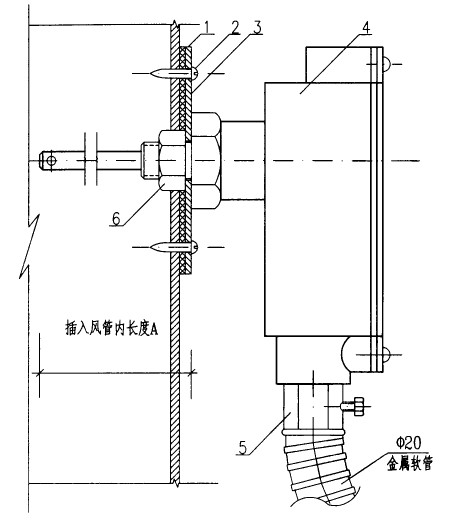

3、風管型溫度、溫/濕度傳感器

安裝注意事項：

1、傳感器宜安裝在便于調試、維修的位置。

2、傳感器應安裝在風速平穩，能反映溫、濕度的位置。

3、按點表所列的新風、回風、送風等，裝在相應的風道上。

接線：

A、 溫度傳感器為兩芯屏蔽線纜，不分正負。

B、 溫濕度傳感器至少四芯屏蔽線纜，按說明書指示接線。

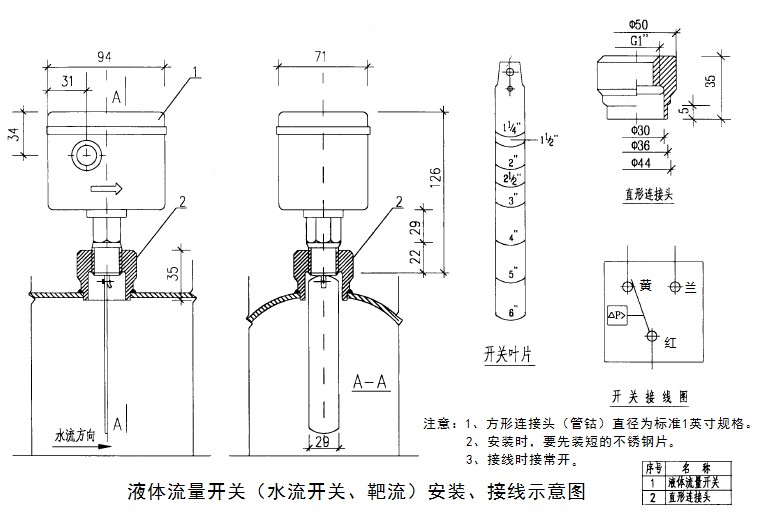

4、水流開關

安裝注意事項：

A、 傳感器宜安裝在便于調試、維修的位置。

B、 傳感器應安裝在水速平穩的水平管道上，注意水流方向需要和傳感器上所標一致。

接線：

A、 要接常開接點，即低溫動作時閉合，平時開路的接點。

B、 兩芯非屏蔽線纜，不分正負。

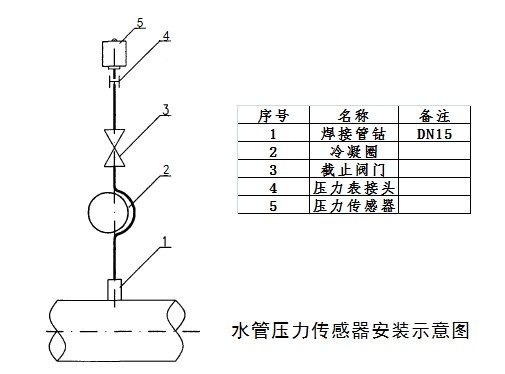

5、水壓力傳感器

安裝注意事項：

A、 傳感器宜安裝在便于調試、維修的位置。

B、 傳感器應安裝在水速平穩的水平管道上。

接線：

A、 屏蔽線纜，按說明書指示接線。

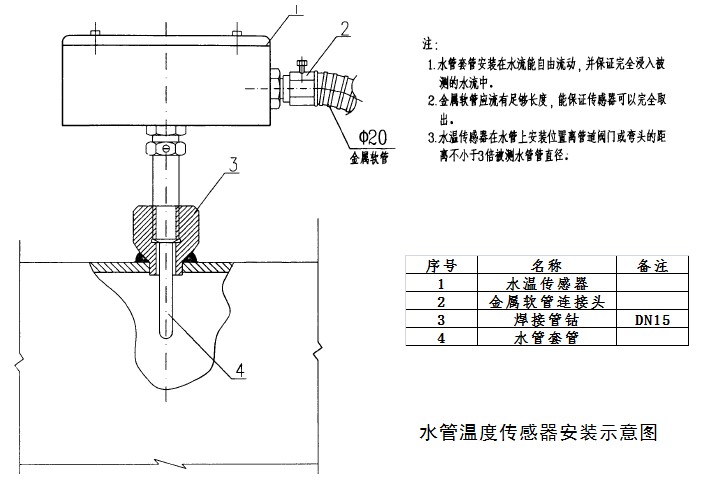

6、水溫度傳感器

安裝注意事項：

A、 傳感器宜安裝在便于調試、維修的位置。

B、 傳感器應安裝在水速平穩的水平管道上。

接線：

A、 要接常開接點，即低溫動作時閉合，平時開路的接點。

B、 兩芯屏蔽線纜，不分正負。

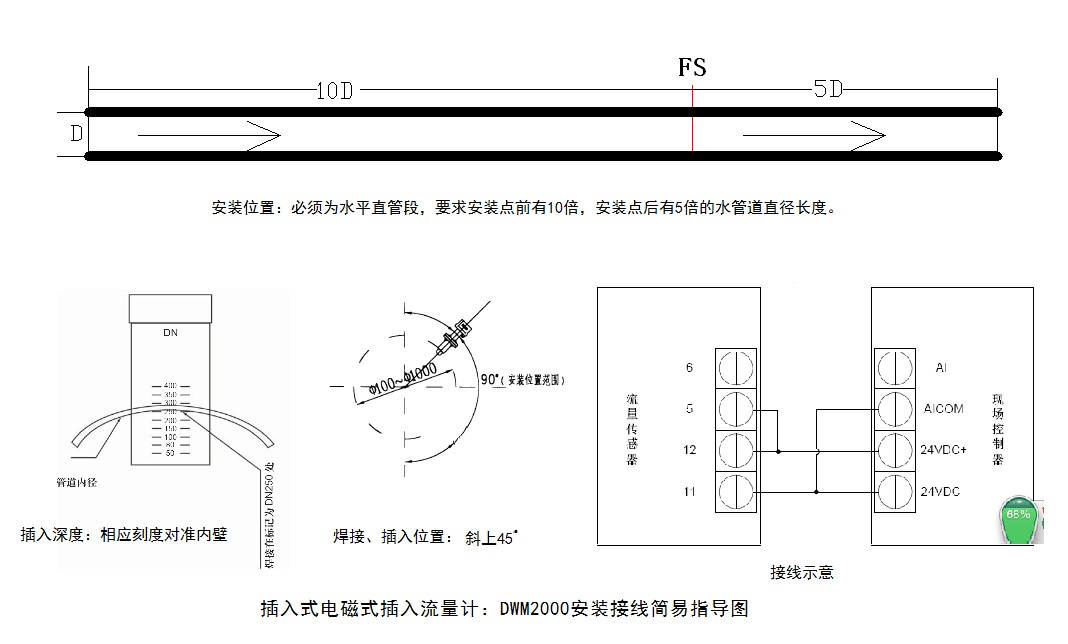

7、水流量傳感器

安裝注意事項：

A、 傳感器宜安裝在便于調試、維修的位置。

B、 對安裝位置的水平直管道有嚴格要求，見上圖。

接線：

A、 屏蔽線纜，按說明書指示接線。

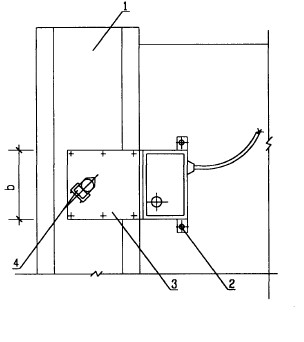

（二）、風閥執行器、

安裝注意事項：

A、 風閥控制器在安裝前宜進行模擬動作。

B、 風閥控制器與風閥門軸的連接應固定牢固。

C、 風閥控制器上的開閉箭頭的指向應與閥門開閉方向一致。

D、 風閥控制器安裝后，風閥控制器的開閉指示位應與風閥實際狀況一致，宜面向便于觀察的位置。

接線：

A、 開關型為非屏蔽線纜，按說明書指示接線。

B、 調節型為屏蔽線纜，按說明書指示接線。
